事業案内

アルミ重力鋳造

アルミ重鋳造

アルミ重力鋳造とは、金型による鋳造工法のひとつで、金型キャビティにアルミ溶湯を 重力のみによって流し込んで鋳造する工法です。一般的にはアルミ重力鋳造は砂型鋳造と比較して、 高い生産性、組織の緻密化による機械的性質の向上、複雑形状への鋳造が可能となること、綺麗な鋳肌に仕上がることが大きな特徴となります。

重力鋳造

アルミ重力鋳造プロセス

アルミ重力鋳造プロセスアルミ重力鋳造プロセス

  • 鋳造ライン

    鋳造ライン

  • 溶解炉

    溶解炉

  • 鋳造

    鋳造

  • 自動方案切断機

    自動方案切断機

  • 熱処理炉

    熱処理炉

  • X線

    X線

当社ではAC4CH、AC2B材質の製品を方案検討から 型設計/製作、熱処理、検査、更には機械加工までの一貫生産が行えます。 また、複雑形状に対しては自社製造のコーテッドサンドから造型したシェル中子を使用することで、 製品化がすばやく行えて大幅なコストメリットも見込まれます。
品質検査においても、製品全数X線検査対応も整っており万全な体制を維持しております。 少量の試作品はもちろんのこと、量産品も対応可能です。
トウチュウの技術力で、皆様のご要望にお応えできる製品作りを心がけていきます。

設備一覧

主要設備 型式 サイズ(能力) メーカー 数量 備考
溶解炉 SMK300 0.3t/Hr (株)正英バーズ 1 AC4CH材
溶解炉 FM-1050 0.5t/Hr 三建産業(株) 1 AC2B材
鋳造機(水平割) MO-0192 型;L750×W700mm (株)三晃 1
鋳造機(傾動式) TC80M 型;L700×W850mm (株)大阪シェル 1
給湯ロボット R-2000iA - ファナック(株) 1
切断機 SM-130 - (株)三明 2
T6熱処理炉 - 300kg/バッチ (株)中部電機製作所 1 バッチ式
X線検査装置 MR300 W300×D400×H600mm 東芝iTシステム(株) 1
ショットマシン SHBX-1 - 新東工業(株) 1
歪み検査装置 (自動判定) - (株)エビノ 1

生産能力

10t/月

鋼種

  • AC2B
  • AC4CH

工場認定

  • ISO 9001/2015 (JSAQ1383-13)
  • ISO 14001/2015 (JSAE1289-9)

【自動車部品】

  • アルミハット
  • インテーク、マニホールド
  • コンプレッサ、ブラケット

主な製品

  • 2ピースロータハット

    2ピースロータハット

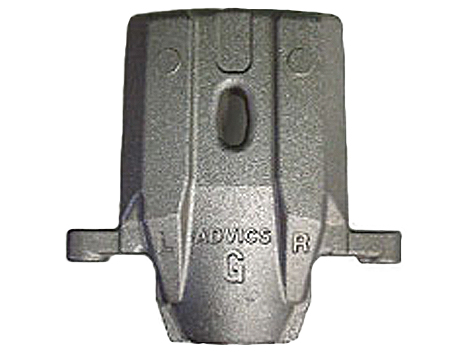

  • ブレーキキャリパー

    ブレーキキャリパー

  • インテークマニホールド

    インテークマニホールド
